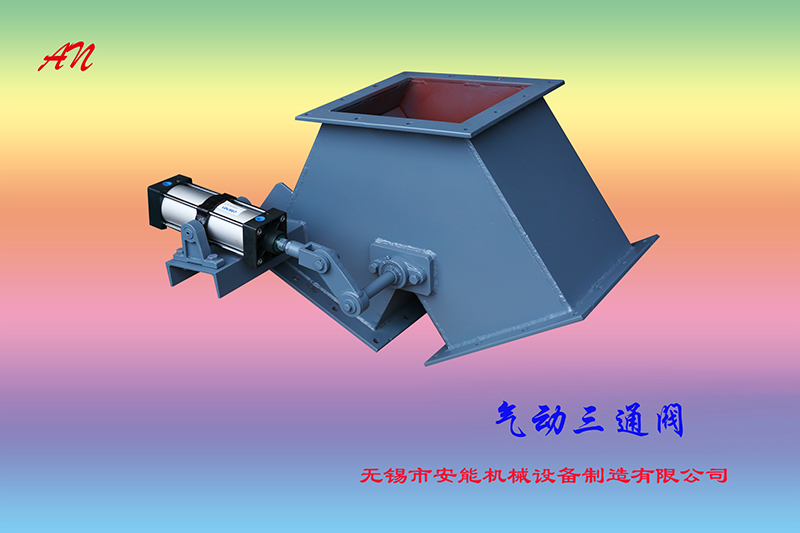

QSF系列氣動三通閥是一種用于粉狀、小顆粒狀干態物料輸送系統中，作為物料輸送垂直分路裝置，由 單路變雙路從而實現物料流向按需要改變，可安裝于料倉出料口處、料管間，也可與卸灰閥等配套使用， 廣泛應用于冶金、電力、化工、建材、煤炭、糧食、醫藥等行業。 QSF系列氣動三通閥由殼體、軸承、翻板機構、氣缸執行機構裝置等組成。物料由上部進料進入殼體， 由翻板機構控制分料，從出料口排出。
QSF系列氣動三通閥結構緊湊、結合面密封性好、無泄漏、運行阻力小，操作輕便，且具有帶負載啟動 能力以及過載保護功能。
也可根據設計要求把氣缸執行結構改為電液動執行結構。

型號 項目	QSF150	QSF200	QSF250	QSF300	QSF350	QSF400	QSF500
適用物料			粉狀、	小顆粒狀干態物料
適用溫度(°c)	≤150
氣缸缸徑（皿1)	40	40	50	80	80	80	80
氣缸行程	100	100	100	150	150	150	200
氣源壓力（MPa)	0. 4-0. 7

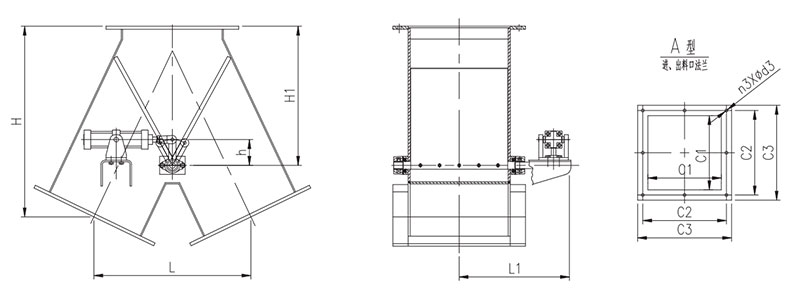

項目	型號	QSF150	QSF200	QSF250	QSF300	QSF350	QSF400	QSF500
	H	400	450	500	600	650	700	850
結構 尺寸	H1	260	310	335	360	370	390	420
	h	80	100	100	100	100	100	100
	L	346	404	454	504	550	615	675
	L1	195	225	350	450	480	510	625
	Cl	150	200	250	300	350	400	500
進出 料口	C2	200	250	300	350	400	450	550
	C3	250	300	350	400	450	500	600
	n3	8	8	12	12	12	16	20
	d3	14	14	14	14	14	14	18

注：A型進出料口為方形，B型進出料口為圓形
