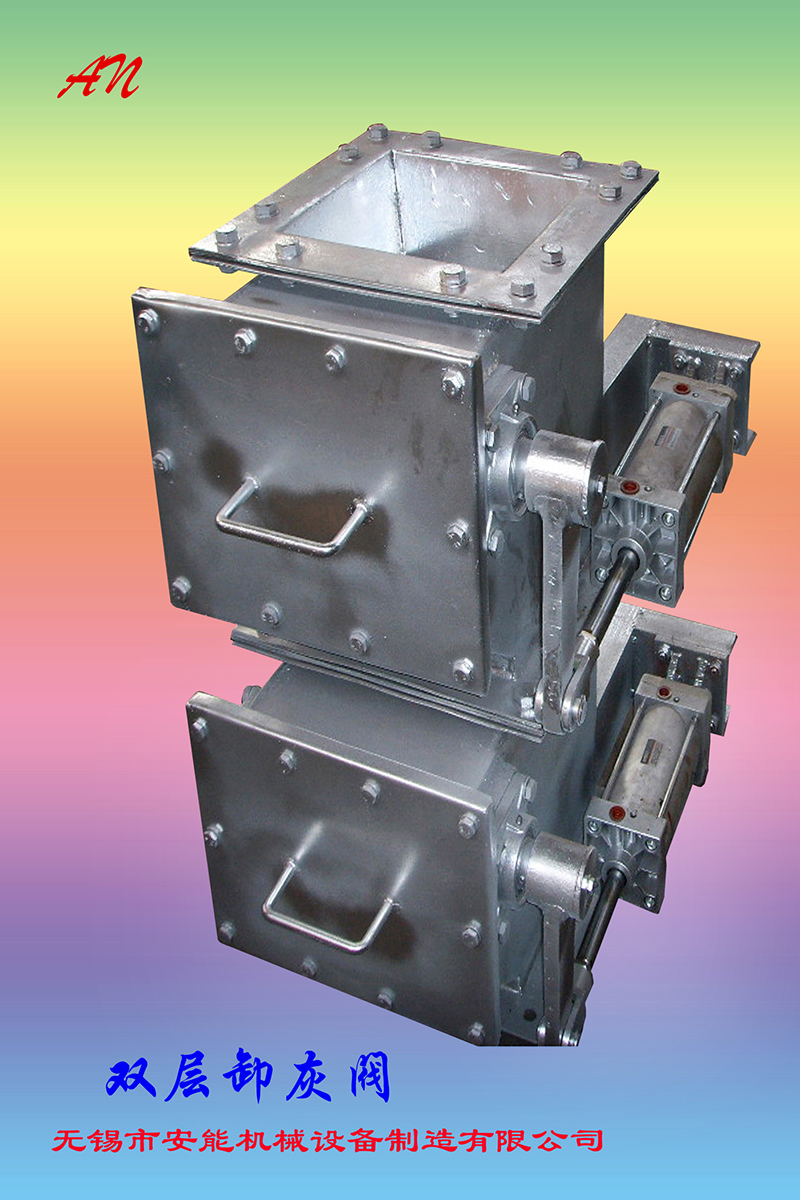

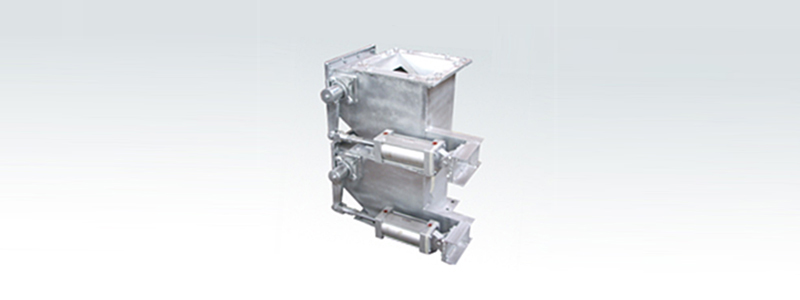

雙層翻板閥

概述
QXF系列雙層卸灰閥廣泛用于電除塵及布袋除塵器下的卸灰控制,該閥釆用雙層閥體組合結構,兩層閥 體之間在輸送物料時交替開關,適合于限量給料的輸送設備。該設備具有密封性佳、輸送量可調范圍大等 特點。設備運行平穩、整機結構緊湊、安裝方便,全封閉結構的氣缸能適應各種惡劣環境條件下的使用。
結構特點及工作原理
QXF系列雙層卸灰閥由上下閥體、軸承密封裝置、閥板裝置、氣缸執行機構裝置等組成。物料由上部進 料進入閥體,兩層閥體交替開關,從下部出料口排出。
QXF系列雙層卸灰閥釆用圓錐形閥芯,通過氣缸執行機構實現對閥的啟閉控制,具有良好的密封性,并 具有以下特征:
a、通過調節單向節流閥保證閥的開啟時間大于3秒;
b、上、下層閥物料排放時間間隔可調。
也可根據設計要求把氣缸執行結構改為電液動執行結構。
主要技術參數
型號 項目 QXF200 QXF250 QXF300 QXF350 QXF400 QXF450 QXF500
適用物料 粉狀、小顆粒狀干態物料
適用溫度(°c) ≤150
氣缸缸徑 80 80 100 100 100 120 120
氣缸行程 150 150 200 200 200 240 240
氣源壓力(MPa) 0. 4-0. 7

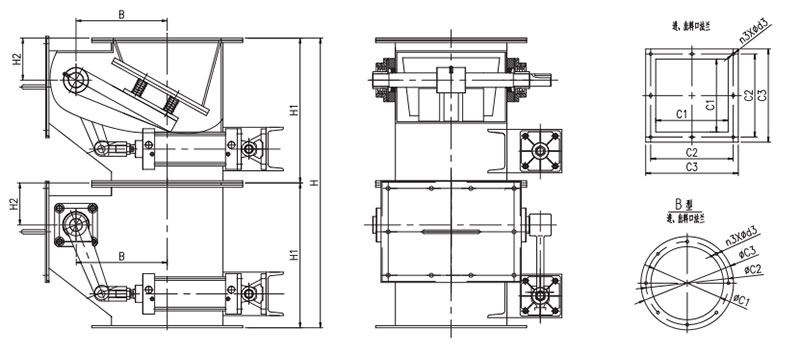

外形示意圖
外形尺寸及連接尺寸
項目 型號 QXF200 QXF250 QXF300 QXF350 QXF400 QXF450 QXF500
H1 300 350 400 450 500 580 650
結構 H2 300 350 400 450 500 580 650
尺寸 H 600 700 800 900 1000 1160 1300
B 210 230 250 290 320 370 440
C1 200 250 300 350 400 450 500
進出 料口 C2 250 300 350 400 450 500 550
C3 300 350 400 450 500 550 600
n3 8 12 12 12 16 16 20
d3 14 14 14 14 14 14 18
