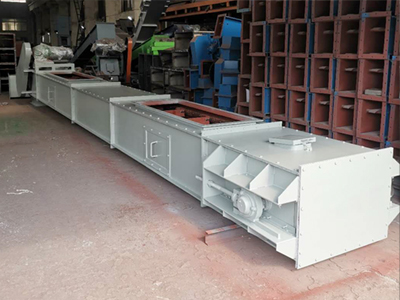

FU系列刮板輸送機


概述
  FU系列刮板輸送機是輸送粉狀、粒狀物料的連續輸送機械產品,其使用性能優于螺旋輸送機及其它埋刮板輸送機,可以水平、傾斜布置。該設備結構簡單、運行平穩可靠、輸送距離長、密封性能好、磨損小、噪音低,是冶金、電力、化工、礦山、建材、糧食等行業的一種理想的新型輸送設備。
結構特點及工作原理
  FU系列刮板輸送機由機頭部件、中間槽體、機尾部件、刮板輸送鏈、驅動裝置、安裝枕粱組成。全閉機殼,設備運行時無物料外泄;輸送鏈采用優質滾子鏈;單鏈布置形式,設備的進出料口及輸送長度可根據工藝要求靈活設計布置。

  物料經設備進料口均勻的進入槽體底部,由從機尾向機頭方向作封閉連續運行的承載刮板輸送鏈將物料從進料口處連續均勻的輸送至出料口排出。實現多點進料、多點卸料。機尾設置絲桿調節裝置來調節輸送鏈的松緊度,保持其在運行中始終保持適度張緊狀態,使設備處于穩定的運行狀態。
主要技術參數
型號/項目 FU200 FU270 FU350 FU410 FU500 FU600
槽寬 200 270 350 410 500 600
輸送能力(m3/h) 10-30 20-60 35-100 50-130 70-200 100-270
鏈速(m/min) 10-30 10-30 12-30 12-25 12-25 12-25
鏈條節距 152. 4 152. 4 152.4 200 200 200
輸送距離 8-50 8-50 8-50 8-50 10-40 10-40
輸送斜度(° ) ≤15
電機功率(KW) 2. 2-7. 5 3-15 4-22 4-30 5. 5-37 7.5-45
驅動裝置安裝型式 左、右裝,背裝式
傳動型式 鏈傳動
適用粒度 <5 <7 <9 <11 <13 <15
適用濕度(%) ≤5
適用溫度(℃) ≤150

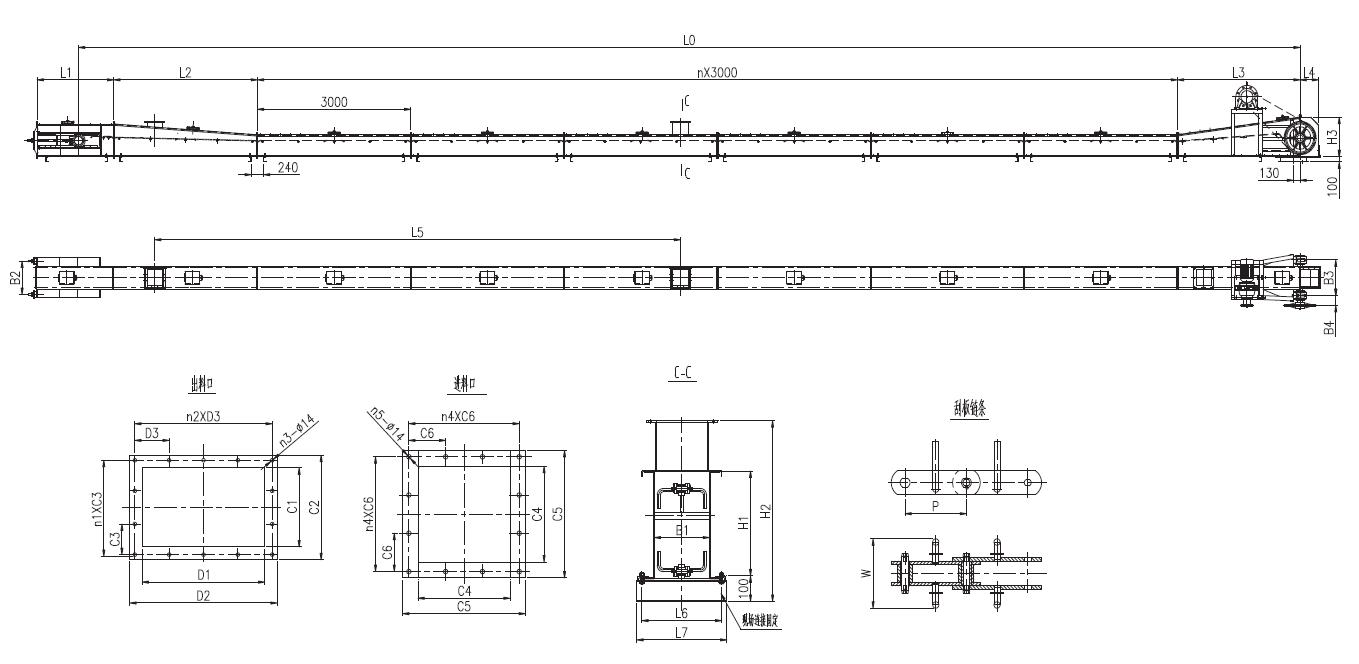

外形示意圖
外形尺寸及連接尺寸
項目/型號 FU200 FU270 FU350 FU410 FU500 FU600
結
構

L1 1220 1220 1500 1500 1500 1500
L2 調整段長度根據實際要求
L3 2400 2400 2400 2400 2400 2400
L4 310 310 360 360 360 360
L5 根據工藝要求設計確定
H1 450 500 610 850 1000 1200
H2 ≥650 ≥700 ≥800 ≥1000 ≥1200 ≥1400
H3 600 740 740 930 1100 1350
B1 200 270 350 410 500 600
B2 480 550 670 720 810 910
B3 520 590 710 760 870 970
B4 150 150 185 185 185 185
n 根據工藝要求設計確定
P 152.4 152.4 200 200 200 200
W 170 240 315 375 465 565


C4 200 270 350 410 500 600
C5 300 370 450 510 600 700
C6 125 160 135 155 137.5 162.5
n4 2 2 3 3 4 4
n5 8 8 12 12 16 16


C1 200 250 310 400 430 450
C2 300 350 410 500 530 550
C3 130 100 120 150 160 125
nl 2 3 3 3 3 4
D1 400 400 500 500 500 500
D2 500 500 600 600 600 600
D3 115 115 140 140 140 140
n2 4 4 4 4 4 4
n3 12 12 14 14 14 14
安裝
尺寸
L6 330 400 480 540 530 630
L7 380 440 520 580 670 730
設備的運行與維護
  FU系列刮板輸送機具有良好的機械性能,優良的工藝設計使產品可以長時間無故障運行,根據不同工況而進行的相關設計,使設備的性能更加完 美,壽命更加延長,維護及維修的頻次降至低極。
