概述
AN型大傾角帶式輸送機采用具有波狀擋邊和橫隔板的輸送帶，一般用于散裝物料連續輸送，其大突 出優點在于可大傾角甚至垂直輸送，結構緊湊、占地面積小、功率消耗少等，因此被廣泛應用于煤炭、化 工、建材、冶金、電力、輕工、糧食、港口、船舶等行業。
對輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成分的物料，需采用特殊 的輸送帶

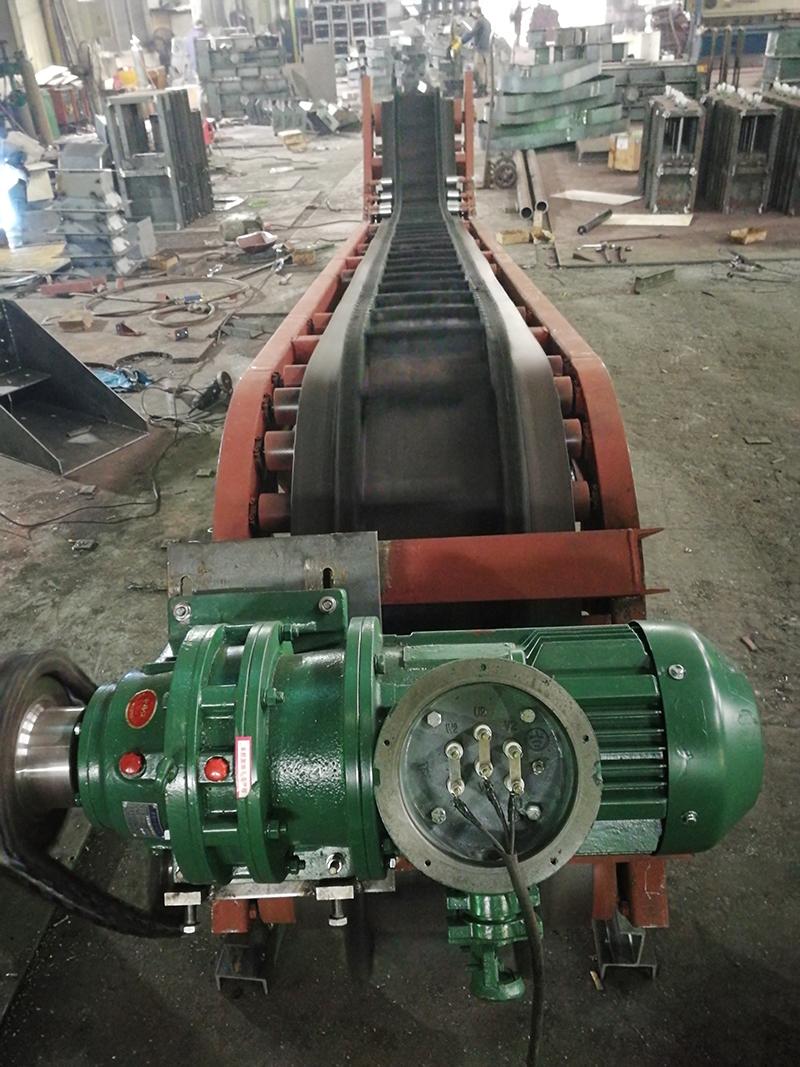

結構特點及工作原理
AN型大傾角帶式輸送機由機頭驅動滾筒、頭尾機架、中間機架、輸送膠帶、上下平行托輥、調心托輥、 擋邊壓輥、頭尾部淸掃器等組成。
物料經上部出料口平穩掉落在輸送膠帶上，由機尾向機頭方向連續運行,從機頭驅動滾筒處排出。機尾 段設置絲桿調節裝置來調節輸送皮帶的松緊度，保證其在運行中始終保持適度張緊狀態，使設備處于穩定 的運行狀態。
主要技術參數
|
型號
項目
|
B300
|
B400
|
B500
|
B650
|
B800
|
B1000
|
B1200
|
|
膠帶有效寬度
|
300
|
400
|
500
|
650
|
800
|
1000
|
1200
|
|
擋邊高度
|
50、80
|
50、80
|
80、 120、 160
|
80、 120、 160
|
120、160、 200
|
160、200、 240
|
200、240、 300
|
|
橫隔板高度
|
45、75
|
45、75
|
75、 110、 150
|
75、 110、 150
|
110、150、 180
|
150、180、 220
|
180、220、 280
|
|
輸送能力(m3/h)
|
12-100
|
16-130
|
40-420
|
60-560
|
130-840
|
180-1750
|
360-2100
|
|
頭部滾筒直徑
|
320
|
320
|
320、400、 500
|
320、400、 500、 630
|
320、400、 500、 630
|
320、400、 500、 630
|
500、 630
|
|
電機功率（KW)
|
1. 5-2. 2
|
1.5-2. 2
|
1.5-7. 5
|
1. 5-15
|
3-37
|
4-37
|
18. 5-37
|
|
帶速（m/min)
|
0.8、1.0、1.25、1.6、2.0、2.5、3.15、4
|
|
機尾滾筒直徑
|
320
|
320
|
320、400、 500
|
320、400、 500、 630
|
320、400、 500、 630
|
320、400、 500、 630
|
500、 630
|
|
上下托棍直徑
|
89
|
89
|
89
|
89
|
89
|
108
|
108
|
|
允許傾角
|
0-90°
|

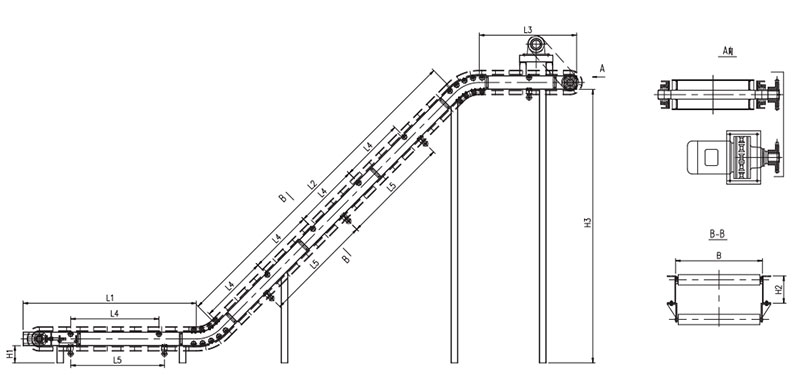

外形示意圖
外形尺寸及連接尺寸
|
項目
|
型號
|
B300
|
B400
|
B500
|
B650
|
B800
|
B1000
|
B1200
|
|
|
L1
|
根據工藝要求設計確定
|
|
|
L2
|
根據工藝要求設計確定
|
|
結
|
L3
|
根據工藝要求設計確定
|
|
構
|
L4
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
|
L5
|
1800
|
1800
|
1800
|
1800
|
1500
|
1500
|
1500
|
|
尺
|
H1
|
根據工藝要求設計確定
|
|
寸
|
H2
|
200
|
300
|
350
|
400
|
450
|
500
|
550
|
|
|
H3
|
根據工藝要求設計確定
|
|
|
B
|
640
|
740
|
1000
|
1150
|
1340
|
1540
|
1780
|
設備的運行與維護
AN型大傾角帶式輸送機具有良好的機械性能，設備結構簡單、運行可靠，維修方便。
