概述

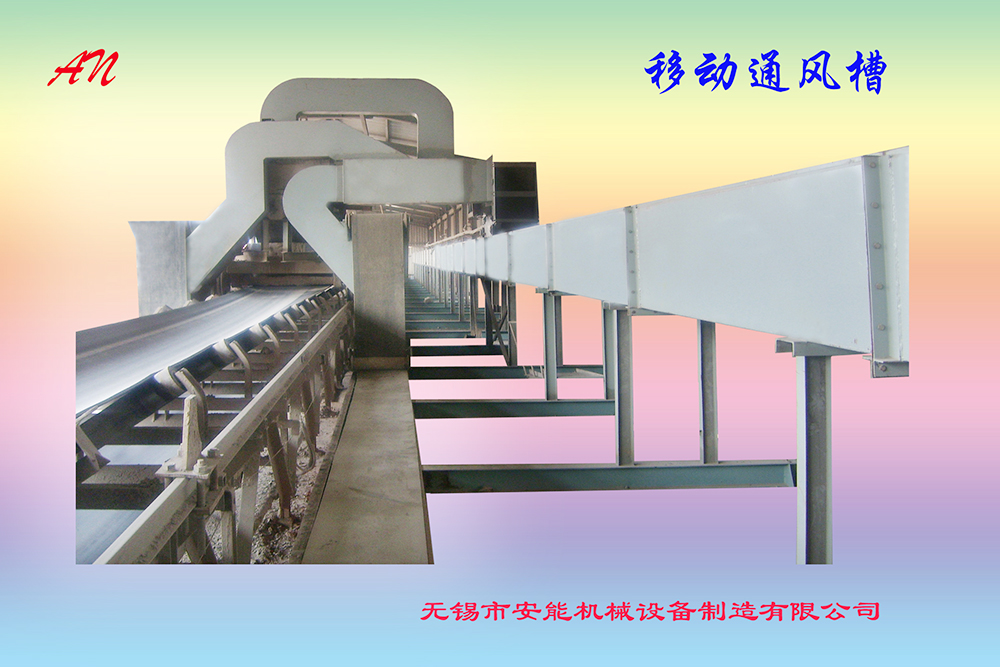

移動集塵車裝置主要用于卸料點不固定同時對卸料過程中所產生的揚塵進行連續收集的場合。由于其 良好的同步移動性和特殊的密封設計，使得該設備在冶金礦業及煤炭、電力等行業得到廣泛采用。
結構與工作原理
移動集塵車裝置由移動小車、集塵管、導軌、密封膠帶等部件組成，移動小車與布料車柔性連接并時 刻保持同步移動，借助布料車的動力及集塵管內的負壓將卸料過程中所產生的揚塵連續的收集，達到卸料 現場保護環境的目的。
移動集塵車裝置屬非標產品，其收塵小車及集塵管大小、長短均需根據輸灰除塵系統設計進行，本公 司應現場要求進行特別設計與制造。

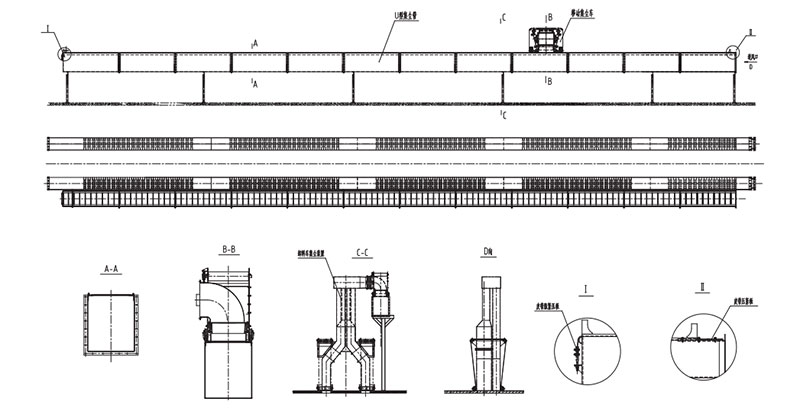

結構簡圖
安裝說明
(1)本裝置屬卸料移動是集塵裝置中的u型集塵管、移動集塵車、卸料車集塵裝置、負責卸料車一側 卸料口和機頭的收塵，包括卸料車上的收塵風管和u型集塵管及與其除塵外線的連接。
(2) U型集塵管上口用皮帶密封，集塵管上行走移動集塵小車，由集塵車提升皮帶，密封皮帶的安裝必 須松緊適度，由皮帶脹緊板來調整。
(3) U型集塵管上的車檔，安裝時應和移動集塵車配合調試定位，后焊接車檔，焊接定位后應保持垂 直，保證對集塵車起阻擋作用。
(4)除塵管道與集塵管連接時，不得使集塵管發生變形，并須消除安裝時的焊接應力，保持集塵管的 各項參數：
集塵管上表面水平度：± 1.0mm
集塵管各側面對角線誤差：±2. 0mm
集塵管長度誤差：-3.0mm 集塵管平直度誤差：-LOmm
(5)集塵管道安裝后，必須清理管道內雜物，不得留有焊條頭等雜物，方可與除塵外管合攏連接。
