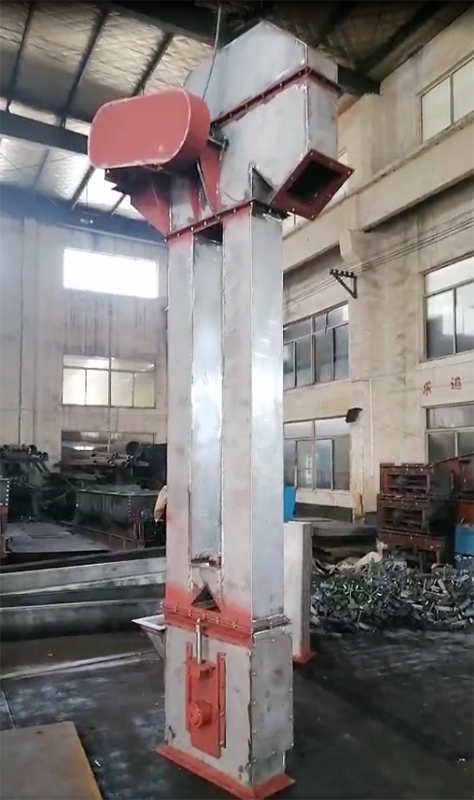

  TD系列斗式提升機是垂直輸送粉狀、小顆粒和小塊狀干態物料的連續輸送機械設備。該系列設備結構簡單、運行平穩可靠、安裝維修方便、提升高度高、密封性能好，廣泛應用于冶金、電力、化工、礦山、建材、糧食等行業。

  TD系列斗式提升機由機尾部件、中間槽體、機頭部件、輸送膠帶、驅動裝置組成。全封閉機殼，設備運行時無物料外泄；提升用輸送帶進行，頭部設備逆止器，逆止可靠。設備的進出料口、提升高度可根據工藝要求靈活設計布置。

  物料經設備進料口均勻的導入安裝固定在作連續封閉運行的提升膠帶上的料斗，將物料從機尾進料口處提升至機頭出料口處排出，實現單點進料、單點重力式或混合式卸料。高強度膠帶和特殊設計的滾筒，使整個運行過程平穩而無雜音，料斗分為Q型（淺斗)、H型（弧底斗)、AZD型（中深斗）和ASD型（深斗)。

  提升輸送帶采用絲桿調節裝置來調節輸送帶的松緊度，保證其在運行中始終保持適度張緊狀態，使設備處于穩定的運行狀態。

型號 / 項目	TD160				TD250				TD400				TD630
斗寬	160				250				400				630
斗容（L)	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd	H	Zd	Sd
	0.5	0.9	1.2	1.9	1.1	2.2	3	4.6	3.1	5.6	5.9	9.4	14	15	24
輸送能力(m3/h)					20	36	38	59					142	148	238
滾筒直徑	350				500				650				800
帶寬	200				300				500				710
帶速（m/min)	1.6				1.6				1.6				1.6
滾筒轉速（r/min)	87				61				47				42
提升髙度	5-25				5-25				8-35				10-40
電機功率	3-11				5.5-15				7.5-30				22-45
驅動裝置安裝形式	左、右裝
傳動形式	帶式傳動
適用輸送物料	堆積密度P≤1.5t/m3粉狀、顆粒狀、小塊狀無磨琢性、半磨琢性，如石灰、水泥、煤、砂、化肥、谷物等。
適用濕度（％)	<15				<20				<40				<100
適用粒度	≤10
適用溫度（℃）	—般≤60;高溫≤200

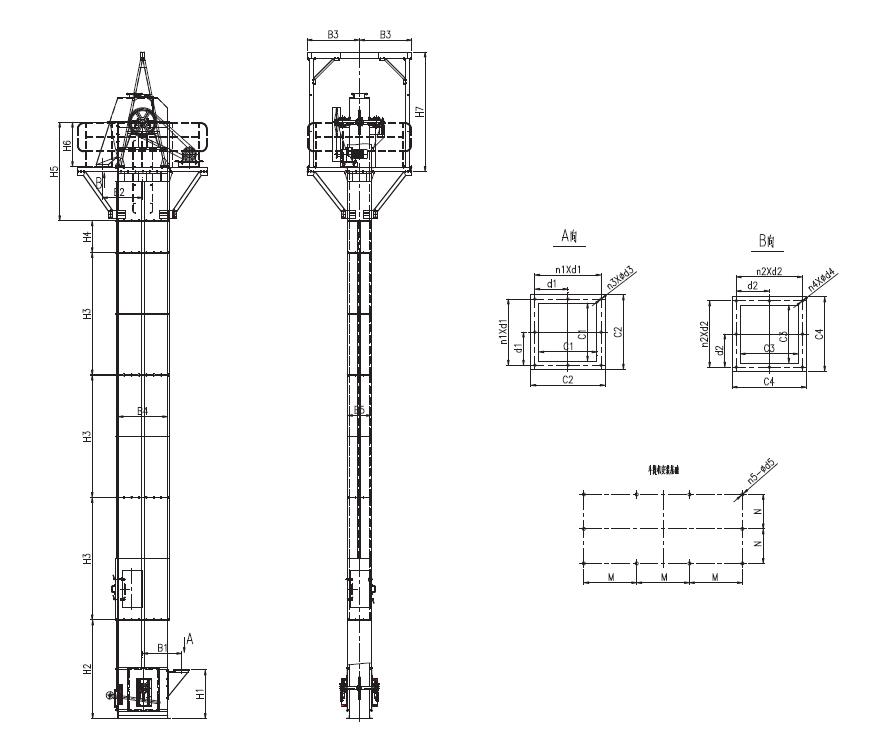

項目/ 型號		TD160	TD250	TD400	TD630
結 構 尺 寸	H1	1000	1320	1600	1885
	H2	1500	1800	20000	2500
	H3	3030	3030	3030	3030
	H4	根據工藝要求設計
	H5	1185	1320	1500	1750
	H6	630	750	850	1200
	H7	2860	2860	2860	2860
	B1	850	1200	1400	1800
	B2	1300	1300	1500	1900
	B3	700	950	1200	1500
	B4	900	1200	1450	1800
	B5	460	600	800	1100
進 料 口	C1	250	350	450	630
	C2	350	450	550	730
	dl	150	200	125	136
	nl	2	2	4	5
	n3	8	8	16	20
	d3	14	14	14	18
出 料 口	C3	300	450	650	900
	C4	400	550	750	1000
	d2	172	125	140	190
	n2	2	4	5	5
	n4	8	16	20	20
	d4	14	14	18	18
安裝 尺寸	M	250	300	400	380
	N	375	500	420	520
	n5	10	10	12	12
	d5	26	26	26	26

  TD系列斗式提升機采用高強度膠帶和特殊滾筒進行提升物料，結構簡單合理，整機進行密封處理，噪?yún)鹦?，使整個設備可以長時間少維護運行，計對不同工況進行的相關設計更是大大提高了整機的壽命。
