  TH系列斗式提升機是垂直輸送粉狀、小顆粒和小塊狀干態物料的連續輸送機械設備。該系列設備結構簡單、運行平穩可靠、安裝維修方便、提升高度高、密封性能好，廣泛應用于冶金、電力、化工、礦山、建材、糧食等行業，是理想的提升輸送設備。

  TH系列斗式提升機由機尾部件、中間槽體、機頭部件、斗鏈組件、驅動裝置組成。全封閉機殼，設備運行時無物料外泄；提升用鍛造環形鏈輸送，頭部設備逆止器，逆止可靠。設備的進出料口、提升高度可根據工藝要求靈活設計布置。

  物料經設備進料口均勻的導入安裝固定在作連續封閉運行的提升鏈上的料斗，將物料從機尾進料口處提升至機頭出料口處排出，實現單點進料、單點重力式或混合式卸料。

  提升輸送鏈采用重錘杠桿式自動張緊裝置，保證提升鏈在運行中始終保持適度張緊狀態，使設備處于運行狀態。

型號/項目	TH315		TH400		TH500		TH630
斗寬	315		400		500		600
斗距	512		512		688		688
斗容（L)	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
	3. 75	6	5.9	9. 5	9. 3	15	14. 6	23. 6
輸送能力(m3/h)	35	59	58	94	73	118	114	185
鏈速（m/min)	1.4				1. 5
環鏈規格	018X64		018X64		cD 22X86		022X86
頭部鏈輪直徑	630		710		800		900
提升高度	6-40		6-40		7-40		7-40
電機功率（KW)	5. 5-18. 5		7. 5-22		11-30		18. 5-45
驅動裝置安裝型式	左、 右裝
傳動型式	帶式傳動

型號/項目	DT16		DT25		DT30		DT40
適用輸送物料	堆積密度P≤1.5t/m3粉狀、顆粒狀、小塊狀無磨琢性、半磨琢性， 如水泥、煤、砂石、化肥、鍋爐灰淹等。
適用濕度（％)	≤10
適用粒度	<40		<40		<50		<70
適用溫度CC)	≤250

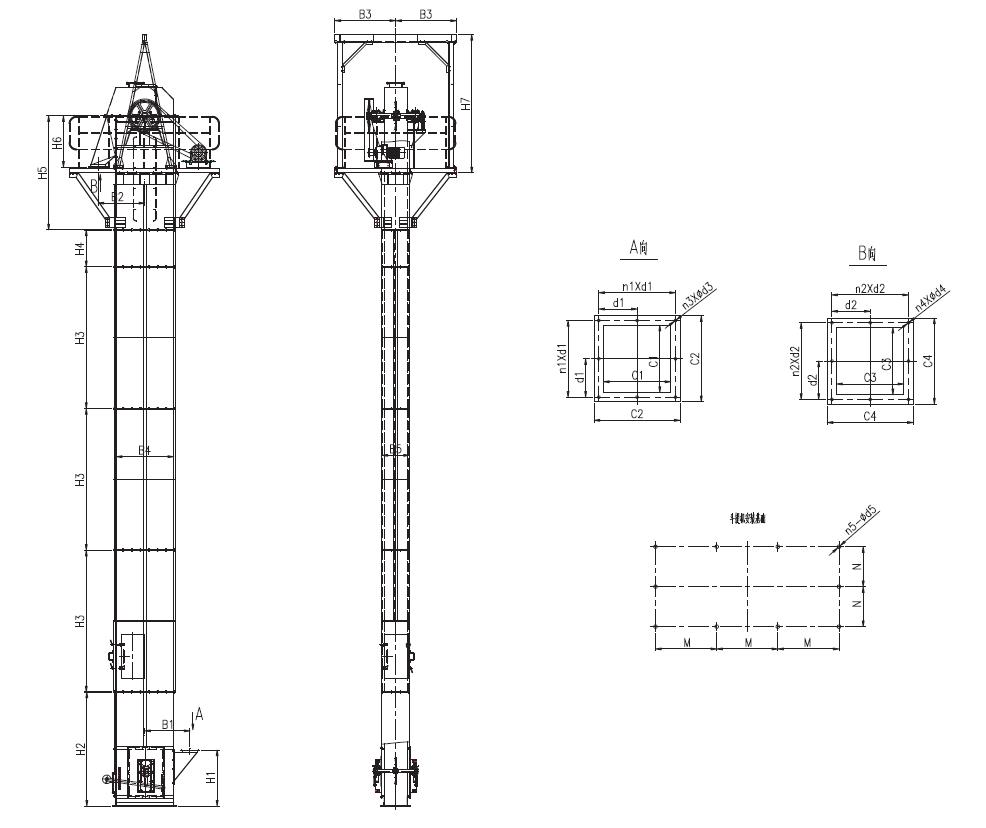

項目	型號	TH315	TH400	TH500	TH630
結 構 尺 寸	H1	1110	1400	1600	1800
	H2	1800	1900	2000	2200
	H3	3030	3030	3030	3030
	H4	根據工藝要求設計
	H5	1600	1750	1825	1950

項目	型號	DT16	DT25	DT30	DT40
結 構 尺 寸	H6	835	1250	1400	1600
	H7	2860	2860	2860	2860
	B1	1400	1565	1810	2030
	B2	950	1350	1600	1800
	B3	1300	1300	1400	1600
	B4	1250	1400	1600	1800
	B5	575	790	910	1065
進 料 口	C1	315	375	475	600
	C2	415	475	575	700
	dl	182.5	142	175	162. 5
	nl	2	3	3	4
	n3	8	12	12	16
	d3	14	14	14	18
出 料 口	C3	450	550	650	800
	C4	550	650	750	900
	d2	125	150	175	170
	n2	4	4	4	5
	n4	16	16	16	20
	d4	18	18	18	18
安裝 尺寸	M	445	400	360	400
	N	277.5	329	394	459
	n5	10	8	10	10
	d5	22	22	216	26

  TH系列斗式提升機使用鍛造環形鏈均為雙鏈外斗布置形式，結構合理可靠，特殊的密封處理方式，使整個設備可以長時間少維護或無維護運行，針對不同工況進行的相關設計更是大大提高了整機的壽命。
