  DT系列斗式提升機是垂直輸送粉狀、小顆粒和小塊狀干態物料的連續輸送機械設備。該系列設備結構簡單、運行平穩可靠、安裝維修方便、提升高度高、密封性能好，廣泛應用于冶金、電力、化工、礦山、建材、糧食等行業。

  DT系列斗式提升機由機尾部件、中間槽體、機頭部件、斗鏈組件、驅動裝置組成。全封閉機殼，設備運行時無物料外泄；提升輸送鏈采用沖壓板鏈?zhǔn)?，分單鏈及雙鏈兩種布置形式，頭部設備逆止器，逆止可靠。設備的進出料口、提升高度可根據工藝要求靈活設計布置。

  物料經設備進料口均勻的導入安裝固定在作連續封閉運行的提升鏈上的料斗，將物料從機尾進料口處提升至機頭出料口處排出，實現單點進料、單點重力式或混合式卸料。

  提升輸送鏈采用重錘杠桿式自動張緊裝置，保證提升鏈在運行中始終保持適度張緊狀態，使設備處于運行狀態。

型號/項目	DT16	DT25	DT30	DT40	DT45
斗寬	160	250	300	400	450
斗距	203.2	304.8	304.8	304.8	400
斗容（L)	1.2	3	5	8	20
輸送能力(m3/h)	2-5	4-12	8-25	10-35	15-50
鏈速（m/min)	6-20
鏈條節距	101.6	152.4	152.4	152.4	200
鏈條輸送型式	單排	單排	單排	單排、雙排	單排、雙排
提升髙度	5-20	5-25	6-30	8-40	8-40
電機功率（KW)	1. 5-4	2. 2-5. 5	4-7. 5	4-11	5. 5-18.5
驅動裝置安裝型式	左、右裝
傳動型式	鏈傳動
適用粒度	<20	<30	<40	<40	<50
適用輸送物料	堆積密度P<2t/m3粉狀、顆粒狀、小塊狀磨琢性、半磨琢性或無磨琢性， 如煉鋼粉塵、鐵燒粉塵、水泥、煤、鍋爐灰渣等。
適用濕度（％)	≤10
適用溫度（℃）	≤200

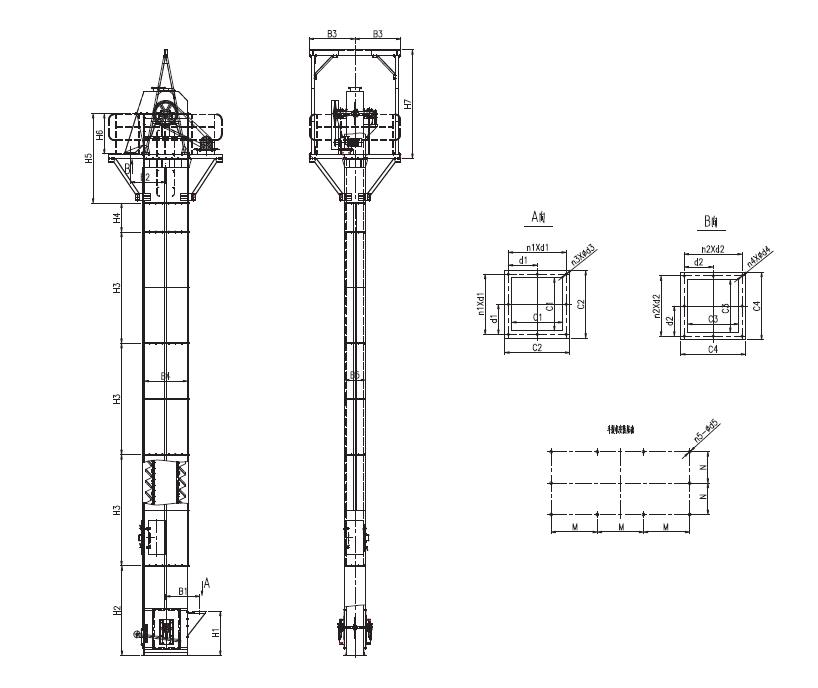

項目/型號		DT16	DT25	DT30	DT40	DT45
結 構 尺 寸	H1	1200	1500	1500	2000	2000
	H2	2440	2440	2440	2440	2440
	H3	3030	3030	3030	3030	3030
	H4	根據工藝要求設計
	H5	1800	1800	1800	2000	2500
	H6	1000	1100	1100	1000	1100
	H7	2860	2860	2860	2860	2860
	B1	800	970	970	940	900
	B2	800	1000	1000	925	850
	B3	1250	1200	1300	1305	1300
	B4	390	440	490	670	750
	B5	890	1180	1230	1170	1240
進 料 口	C1	250	300	300	370	400
	C2	350	400	400	470	500
	dl	150	175	175	140	150
	nl	2	2	2	3	3
	n3	8	8	8	12	12
	d3	14	14	14	14	14
出 料 口	C3	200	300	300	400	450
	C4	300	400	400	500	550
	d2	125	175	175	150	125
	n2	2	2	2	3	4
	n4	8	8	8	12	16
	d4	14	14	14	14	14
安裝 尺寸	M	490	420	436	300	250
	N	240	260	285	430	380
	n5	6	10	10	8	8
	d5	26	26	26	26	26

DT系列斗式提升機合理的板式鏈輪結構和嚙合曲線，精密的板式?jīng)_壓鏈條，特殊的密封處理方式，使整個設備可以長時間少維護或無維護運行，針對不同工況進行的相關設計更是大大提高了整機的壽命。
